3D Rocker

콘트롤러

최첨단 MCU 프로세서와 Tachometer 피드백 제어로 정밀한 속도 조절

10 단계의 속도/작동시간 프로그램을 최대 6개 까지 저장

응답성이 뛰어난 정전방식 터치버튼은 다양한 종류의 라텍스 장갑에도 민감하게 작동됨

사용이 간편한 조그다이얼 방식 인코더를 적용하여 속도제어, 시간설정, 작동, 멈춤, 저장 등 다양한 기능을 손쉽게 사용할 수 있음.

고휘도 그래픽 LCD 디스플레이는 작동 상황을 한눈에 파악할 수 있으며 교반속도 제어 뿐만 아니라 프로그램 작성에도 매우 편리함.

작동성능

교반속도 10 to 70 rpm

틸팅각도 9^o

디지털 타이머 1min ~ 99hr 59min by 1 min

플랫폼 사이즈 W350 x D350 mm

Slow Start 기능이 장착된 강력한 모터 드라이버

조용하고 내구성이 뛰어난 BLDC 모터

최대적재중량 10 kgs

구조 및 재질

BLDC 모터

저중심 설계의 고강도 ABS 플라스틱 본체

편의장치

용도에 따라 교체 가능한 플랫폼

적재가능플라스크 수량

-16ea x 50/100ml, 9ea x 250/500ml, 5ea x 1L, 4ea x 2L, 2ea x 3L, 1ea x 5L

미끄럼 방지기능의 양면 모두 사용 가능한 실리콘 매트 (돌기면/평면)

안전장치

과열방지장치

과부하방지장치

누전차단장치

교반방식

: 3D 회전

플레이트규격 (W x D)

: 350 x 350 mm

교반속도범위

: 10 to 70 rpm, 1 rpm 단위 제어

교반각도

: 9^o Tilt Angel

콘트롤러

: 디지털 마이크로프로세서 PID 제어

: 최대 99 hr 59 min / 1분 단위 설정

: 고해상도 그래픽 LCD 디스플레이

: ON/OFF 스위치

: 6개의 프로그램 메모리 저장, 각 10 스텝 프로그램

모터

: Brushless DC 모터

안전장치

: 과부하 차단장치

: 과전류 차단장치

재질

: ABS 강화 플라스틱

정격

: 230±10% VAC 50/60 Hz 1-Phase

전원코드

: 220 V 표준플러그

품 번

JSSK-3D

성 능

진탕방식

3D Orbital

플랫폼 규격 (W x D mm)

350 x 350

진탕속도범위

10 to 70 rpm, 1 rpm resolution

진탕각도

9^o Tilt Angle

최대부하

10 kgs

콘트롤러

타입

디지털 마이크로프로세서 PID 제어

디스플레이

고해상도 그래픽 LCD 디스플레이

콘트롤판넬

UV 코팅 폴리카보네이트

 사용자 인터페이스

라이트 내장 정전식 터치버튼

푸쉬기능 인코더 조그 다이얼

 정지타이머

 최대 99 hr 59 min / 1분 단위 설정

 프로그램기능

 6개의 프로그램 메모리 저장, 각 10 스텝 프로그램

플랫폼 규격

Universal Spring Rack

W350 x D350 mm

Universal Silicone Mat Platform

W350 x D350 mm

모터

타입

Brushless DC 모터

용량

45 Watt

회전방향

Clockwise

안전장치

과부하 차단장치

과전류

재 질

본체

ABS 플라스틱

플랫폼

알미늄 / 철

 전 원

공급전원

230 ± 10% VAC

주파수

50/60 Hz

소비전력

45 Watt

상

단상

전원플러그

220 V 표준플러그

사용환경

온도, 습도

5^oC - 40 ^oC, < 80% RH

품 번

품 명

전 원

JSSK-3D

3D Rocker

230 VAC 1 ph 50/60 Hz

 (플랫폼 별매)

품 번

품 명

PHF-P35SET

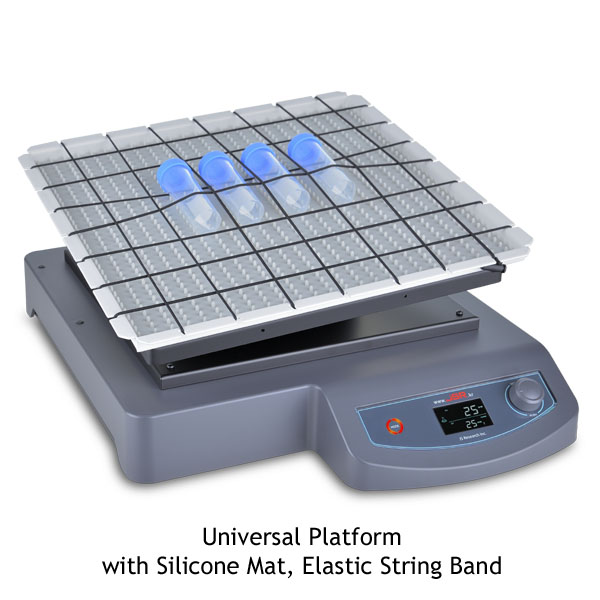

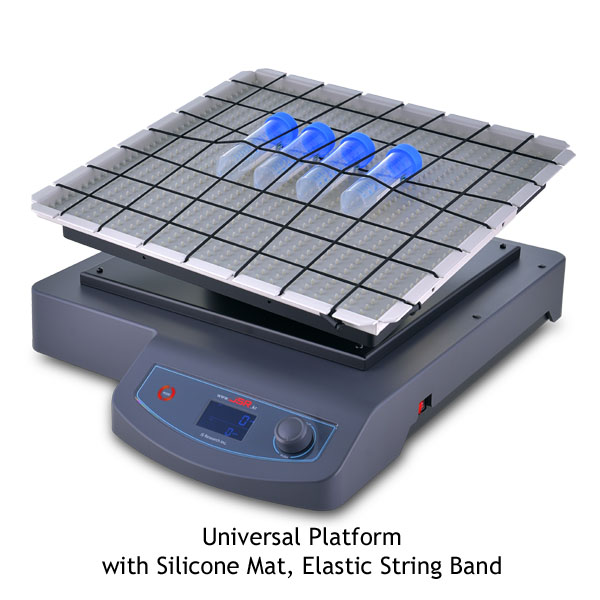

PHF-P35 Universal Flask Holder Platform

PHF-M35 Silicone Mat

PHF-S35 Elastic String Band

PHF-U35

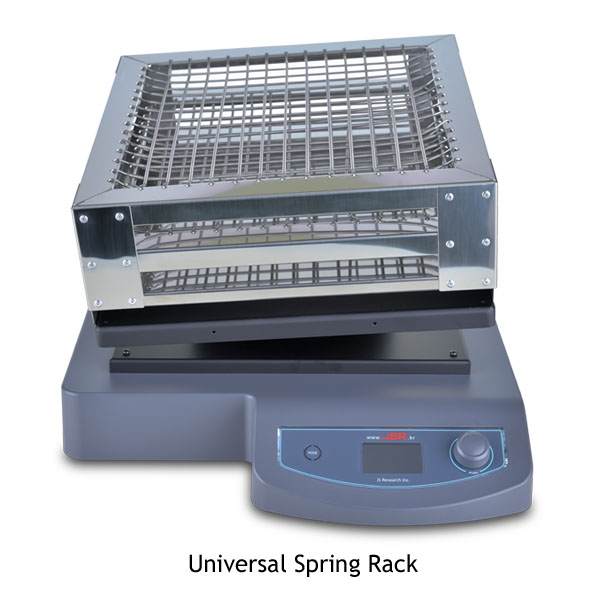

Universal Spring Rack
