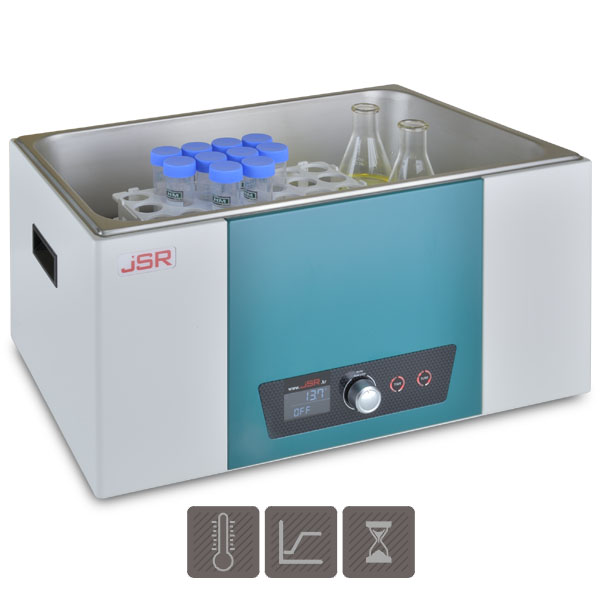

Heated Digital Water Bath 직접가열식 항온수조

가열방식

수중히터 직접가열

제어온도범위

상온 +5 ^oC ~ 120.0 ^oC

제어정밀도 37.0 ^oC 기준

±0.2 ^oC

온도분포도 37.0 ^oC 기준

±1.0 ^oC 이내

콘트롤러

디지털 마이크로프로세서 PID 제어

3 구간 PID 제어알고리즘

3 점 온도보정기능

1 점 온도보정기능

온도센서

Class A Pt-100 Ω Sensor

안전장치

과열 감지 시 히터 차단 후 경고음 및 에러표시

과열 감지 시 냉동기 차단 후 경고음 및 에러표시

재질

본체 : SPCC 철판 분체도장

수조: 스테인레스 스틸 304

히터커버: 스테인레스 스틸 304

공급전원

220 ± 10% VAC 50/60Hz 단상

전원플러그

220 V 표준플러그

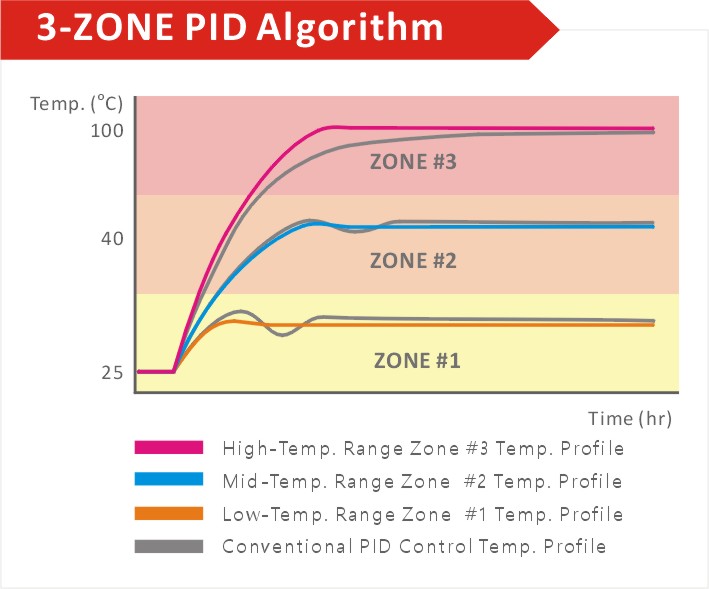

전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로

나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여

온도를 제어함으로써 각 영역별로 우수한 특성의

정밀한 온도제어.

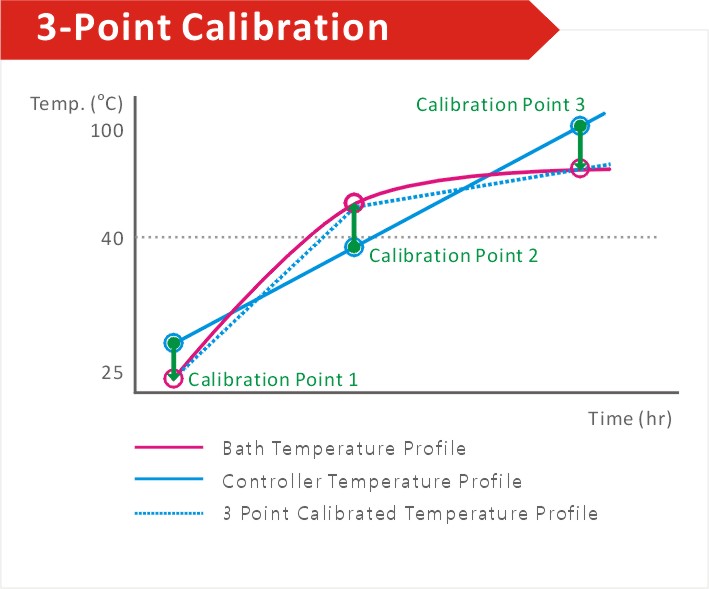

3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도

지점에서 검교정된 표준 온도계로 측정한 챔버 내부의

실제 온도와 콘트롤러의 지시온도 차이를 보정하여

모든 온도 영역에서 챔버의 온도를 정확하게 제어.

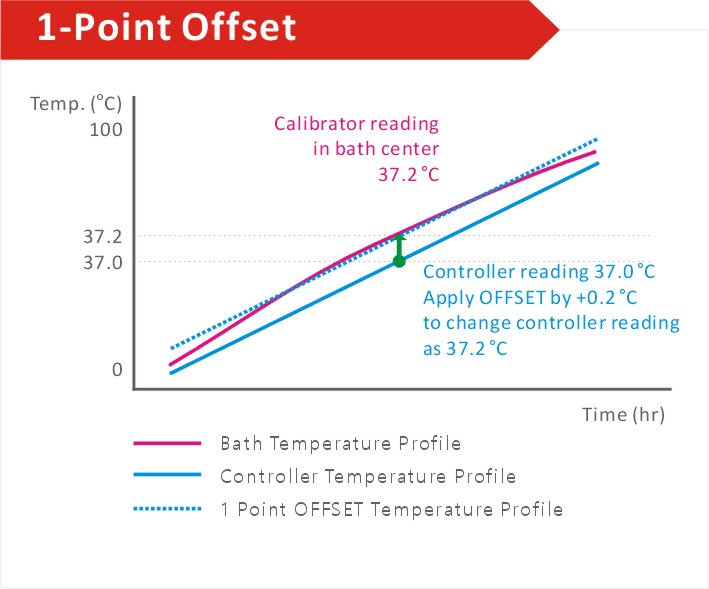

1점 OFFSET 기능은 주 사용온도에서 검교정된 표준

온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의

지시온도의 차이를 OFFSET 기능으로 보정하여 해당

온도에서 정확한 온도 유지.

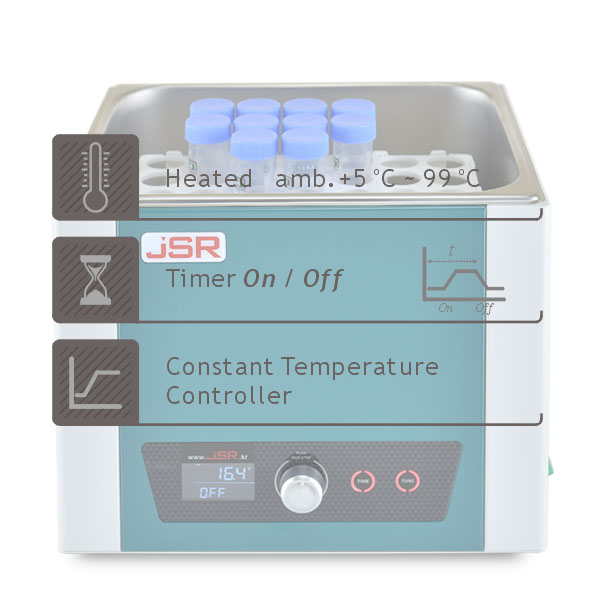

 작동성능

수조의 온도를 상온 +5 ^oC ~ 99 ^oC 범위에서 제어

온도 정밀도 ± 0.2 ^oC, 온도 분포도 ± 0.8 ^oC 의 정밀한 디지털 콘트롤 제어

내부식성이 뛰어난 Stainless Steel 304 재질의 수중히터로 설정온도에 신속하게 도달 후 제어

다공성 히터 커버는 히터를 보호하고 물의 순환을 원활히 하여 우수한 온도 분포도 제공

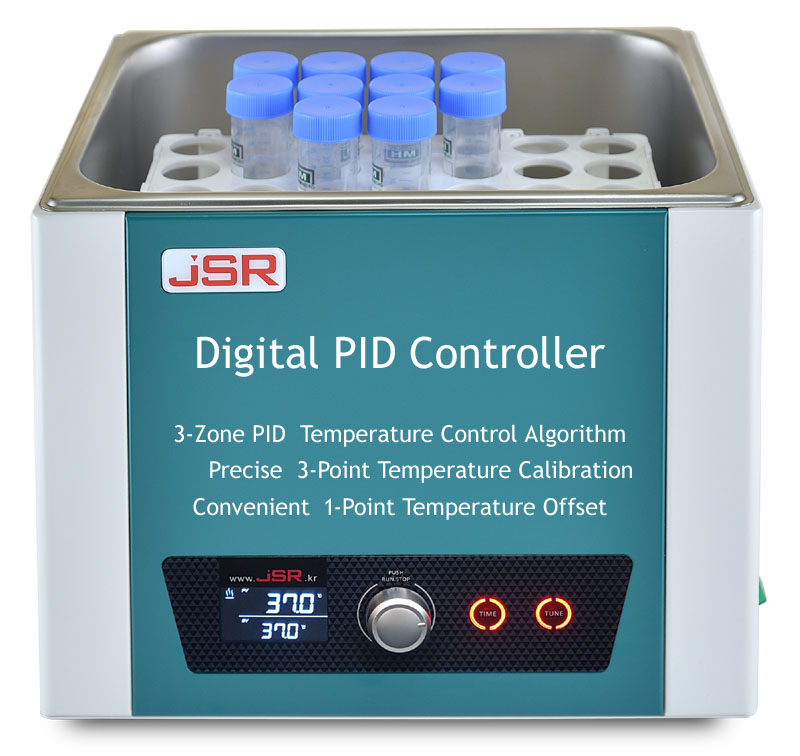

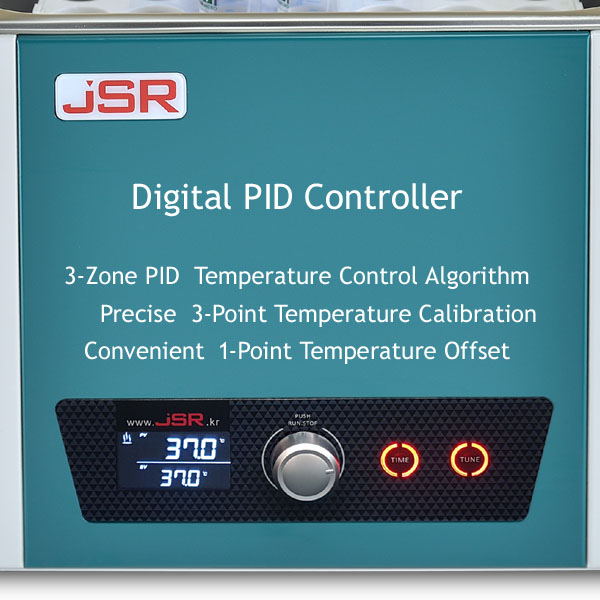

콘트롤러

디지털 마이크로프로세서 PID 콘트롤러

Integrated Digital Microprocessor Control System

그래픽 LCD 디스플레이

백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공

UV 코팅 터치 판넬

램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남

인코더 타입 조그 다이얼

푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공

온도제어해상도 0.1 ^oC

예약 타이머 최대 99 시간 59 분 설정 가능

작동 정지 타이머 최대 99 시간 59 분 설정 가능 및 종료 알람

자주 사용하는 온도와 타이머 시간 저장 기능

3구간 PID 제어 알고리즘

3점 온도보정기능 / 1점 오프셋 온도보정기능

CLASS A PT-100 Ω 센서 사용

정전 제어 복귀 기능과 타이머 유지기능

구조 및 재질

내구성이 뛰어난 에폭시 분체도장 케이스

내부식성이 뛰어난 Stainless Steel 304 재질의 배스, 히터, 히터커버 및 뚜껑

편의장치

세척이 간편한 일체형 Stainless Steel 304 재질의 배스

수온 유지와 증발 방지를 위한 Stainless Steel 304 재질의 뚜껑

Stainless Steel 304 재질의 히터커버

수조의 물을 배출하기 위한 드레인 장치 (JSWB-22T, 30T 모델 적용)

안전장치

최대 사용 온도 초과시 히터 차단 후 경고음 및 에러표시

이중 과열 차단장치

콘트롤러에 탑재된 과열 차단장치는 설정온도+10 ^oC 과열 시 히터 차단 후 경고음 및 에러표시

독립적으로 설치된 과열차단 장치는 설정온도 10% 과열 시 히터 차단

저온 감지 장치는 설정온도-10 ^oC 경고음 및 에러표시

PT SENSOR 단락 또는 합선을 감지하여 경고음 및 에러표시

과전류 차단 장치 : 휴즈

JSWB-06T

JSWB-11T

JSWB-22T

JSWB-30T

규격 및 구성

수조용량

6 리터

11 리터

22 리터

30 리터

내부규격 (W x D x H mm)

300 x 155 x 150

300 x 240 x 150

500 x 300 x 150

500 x 300 x 200

사용가능규격 (W x D x H mm)

300 x 155 x 110

300 x 240 x 110

500 x 300 x 110

500 x 300 x 160

외부규격 (W x D x H mm)

340 x 200 x 270

340 x 285 x 270

545 x 345 x 270

545 x 345 x 320

성능

가열방식

수중히터 직접가열

제어온도범위

상온 +5 ^oC ~ 120.0 ^oC

제어정밀도 37.0 ^oC 기준

±0.2 ^oC

←

←

±0.2 ^oC

온도분포도 37.0 ^oC 기준

±0.8 ^oC

←

←

±1.0 ^oC

콘트롤러

타입

디지털 마이크로프로세서 PID 제어

디스플레이

고해상도 그래픽 LCD 디스플레이

콘트롤판넬

UV 코팅 폴리카보네이트

사용자 인터페이스

라이트 내장 정전식 터치버튼

푸쉬기능 인코더 조그 다이얼

온도제어로직

3 구간 PID 제어알고리즘

온도보정

1점 온도보정기능

3점 온도보정기능

온도해상도

0.1 ^oC

정지타이머

최대 99 hr 59 min / 1분 단위 설정

예약타이머

최대 99 hr 59 min / 1분 단위 설정

온도센서

CLASS A PT-100 Ω Sensor

정전제어복귀

설정온도 및 정지 타이머 제어복귀 여부 선택 가능

안전장치

최고온도 초과시 히터 차단 후 경고음 및 에러표시

이중 과열 방지장치

과열 감지 시 히터 차단 후 경고음 및 에러표시

과냉 감지 시 경고음 및 에러표시

센서 단락 감지 시 히터 차단 후 경고음 및 에러표시

과전류 차단장치

재질

본체

SPCC 철판 분체도장

챔버

스테인레스 스틸 304

히터

스테인레스 스틸 304

전원

공급전원

230 ± 10% VAC

주파수

50 / 60Hz

히터용량

600 W

1.0 kW

1.5 kW

2.0 kW

소비전력

600 W 2.7 amp

1.0 kW 4.6 amp

1.5 kW 6.8 amp

2.0 kW 9.2 amp

상

단상

전원플러그

220 V 표준플러그

사용환경

온도, 습도

5^oC - 40 ^oC, < 80% RH

품 번

품 명

전 원

JSWB-06T

Heated Digital Water Bath, 6 L

표준구성품 포함

1 ea x Heater Cover

1 ea x Flat Lid

1 ea x Instruction Manual

1 ea x Warranty Certificate

230 VAC 1~ ph 50/60Hz

JSWB-11T

Heated Digital Water Bath, 11 L

표준구성품 포함

1 ea x Heater Cover

1 ea x Flat Lid

1 ea x Instruction Manual

1 ea x Warranty Certificate

230 VAC 1~ ph 50/60Hz

JSWB-22T

Heated Digital Water Bath, 22 L

표준구성품 포함

1 ea x Heater Cover

1 ea x Flat Lid

1 ea x Instruction Manual

1 ea x Warranty Certificate

230 VAC 1~ ph 50/60Hz

JSWB-30T

Heated Digital Water Bath, 30 L

표준구성품 포함

1 ea x Heater Cover

1 ea x Flat Lid

1 ea x Instruction Manual

1 ea x Warranty Certificate

230 VAC 1~ ph 50/60Hz

품 번

품 명

PHL-WG06

삿갓모양 뚜껑, 스테인레스 스틸 304 JSWB-06T용

PHL-WG11

삿갓모양 뚜껑, 스테인레스 스틸 304 JSWB-11T용

PHL-WG22

삿갓모양 뚜껑, 스테인레스 스틸 304 JSWB-22T용

PHL-WG30

삿갓모양 뚜껑, 스테인레스 스틸 304 JSWB-30T용

PHL-WR06

1 x 2 링커버 세트, 스테인레스 스틸 304 JSWB-06T용

PHL-WR11

1 x 2 링커버 세트, 스테인레스 스틸 304 JSWB-11T용

PHL-WR22

2 x 3 링커버 세트, 스테인레스 스틸 304 JSWB-22T용

PHL-WR30

2 x 3 링커버 세트, 스테인레스 스틸 304 JSWB-30T용
