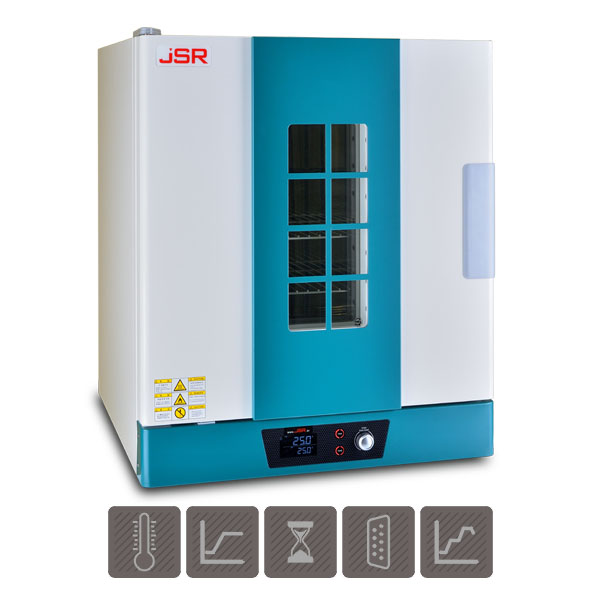

Natural Convection Oven 자연대류식 건조기
JSON-시리즈 자연대류건조기는 가열된 공기가 챔버 내부로 대류하여 미세한 입자 건조 시 비산을 방지하고 은은한 건조를 필요로 하는 실험 또는 초자류 등 실험용품 건조에 적합합니다.
 |
json-xxx-kor.pdf |
공 통 규 격
|
가열방식 |
자연대류식 |
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
|
제어정밀도 120 oC 기준 |
±0.3 oC at 120 oC (JSON-050 기준) |
|
온도분포도 120 oC 기준 |
±2.0 oC at 120 oC (JSON-050 기준) |
|
콘트롤러 |
디지털 마이크로프로세서 PID 제어 |
|
|
3 구간 PID 제어알고리즘 |
|
|
3 점 온도보정기능 |
|
|
1 점 온도보정기능 |
|
온도센서 |
Class A Pt-100 Ω Sensor |
|
안전장치 |
과열 감지 시 히터 차단 후 경고음 및 에러표시 |
|
|
과전류 차단장치 |
|
재질 |
본체 : SPCC 철판 분체도장 |
|
|
챔버 : 스테인레스 스틸 304 |
|
|
단열재 : 50 mm 알미늄 피복 미네랄 울 |
|
|
스테인레스 스틸 와이어 선반 포함 |
|
|
스테인레스 스틸 타공선반 [옵션] |
|
공급전원 |
220 ± 10% VAC 50/60Hz 단상 |
|
전원플러그 |
220 V 표준플러그 |
제 품 특 성
 |
||
 |
 |
 |
|

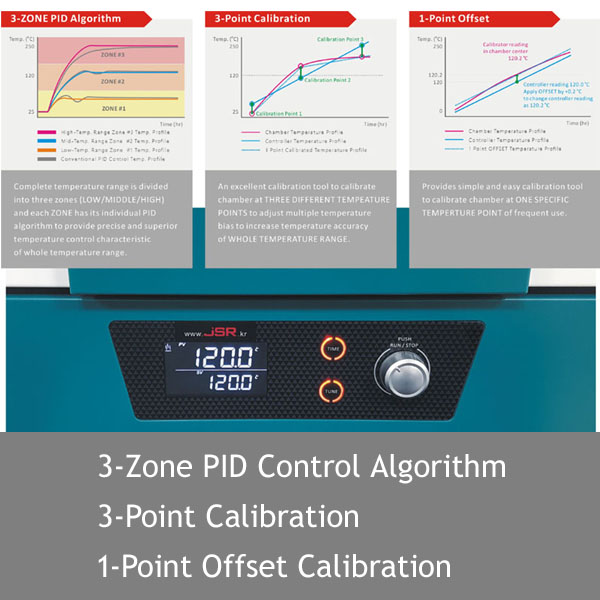

전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로 나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여 온도를 제어함으로써 각 영역별로 우수한 특성의 정밀한 온도제어.
|
3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도 지점에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도 차이를 보정하여 모든 온도 영역에서 챔버의 온도를 정확하게 제어.
|
1점 OFFSET 기능은 주 사용온도에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도의 차이를 OFFSET 기능으로 보정하여 해당 온도에서 정확한 온도 유지.
|
|
작동성능 |
|
온도제어범위 상온+10 oC ~ 250 oC 자연대류방식의 가열로 미세한 입자 건조 또는 실험용품 건조에 적합 가열된 공기가 일정하고 원활하게 대류 할 수 있도록 비대칭적으로 설계된 가열시스템으로 온도분포도 향상 50mm 두께의 고효율 단열재는 알루미늄 피복층이 처리되어 있어 에너지 효율이 높고 분진이 없음
|
|
콘트롤러 |
|

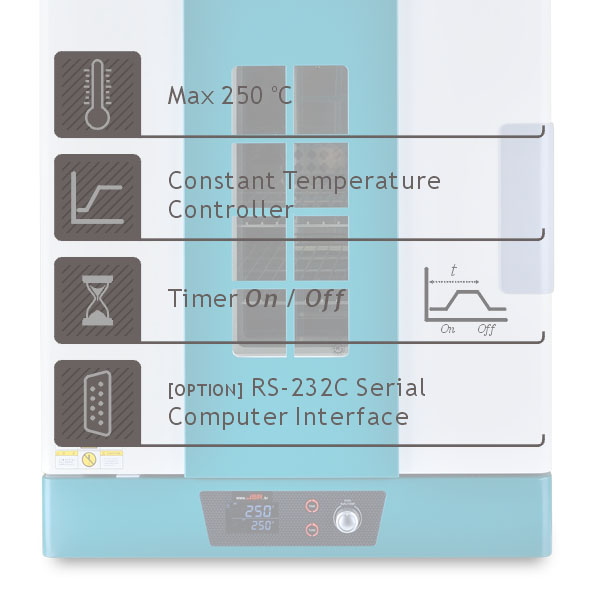

디지털 마이크로프로세서 PID 콘트롤러 Integrated Digital Microprocessor Control System 그래픽 LCD 디스플레이 백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공 UV 코팅 터치 판넬 램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남 인코더 타입 조그 다이얼 푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공 온도제어해상도 0.1 oC 예약 타이머 최대 99 시간 59 분 설정 가능 작동 정지 타이머 최대 99 시간 59 분 설정 가능 및 종료 알람 자주 사용하는 온도와 타이머 시간 저장 기능 3구간 PID 제어 알고리즘 3점 온도보정기능 / 1점 오프셋 온도보정기능 CLASS A PT-100 Ω 센서 사용 정전 제어 복귀 기능과 타이머 유지기능 RS-232C PC 연결용 시리얼 포트 [옵션]
|
|
구조 및 재질 |
|
내구성이 뛰어난 에폭시 분체도장 외장 케이스 내부식성이 뛰어난 스테인레스스틸 304 (SUS304) 챔버 및 선반 내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터 밀착력이 뛰어난 원터치 방식의 도어 개폐 장치 수분 및 증기를 배출할 수 있는 배기구 장착
|
|
편의장치 |
|
이중 강화유리 투시창을 통해 도어를 열지 않고 시료 관찰이 용이 25 mm 간격으로 높이 조절이 가능한 선반 크기 조절이 가능한 배기구 도어센서를 장착하여 도어를 열면 히터 출력을 차단하여 고온의 열기부터 사용자 보호
|
|
안전장치 |
|
장시간 도어 열림 상태를 인지하여 경고음 및 에러표시 최대 사용 온도 초과시 히터 차단 후 경고음 및 에러표시 이중 과열 차단장치 콘트롤러에 탑재된 과열 차단장치는 설정온도+10 oC 과열 시 히터 차단 후 경고음 및 에러표시 독립적으로 설치된 과열차단 장치는 설정온도 10% 과열 시 히터 차단 저온 감지 장치는 설정온도-10 oC 경고음 및 에러표시 PT SENSOR 단락 또는 합선을 감지하여 경고음 및 에러표시 과전류 차단 장치 : ELB 차단기
|
| Controller | Cabinet Stand [OPTION] | Door window | ||
 |
 |
 |
||
| Chamber | Adjustable Shelf | Safety | ||
 |
 |
 |
모델 및 사양
|
품 번 |
||||
|
규격 및 구성 |
|
|
|
|
|
챔버용량 |
48 리터 |
100 리터 |
151 리터 |
252 리터 |
|
내부규격 (W x D x H mm) |
400 x 300 x 400 |
500 x 400 x 500 |
560 x 450 x 600 |
600 x 600 x 700 |
|
외부규격 (W x D x H mm) |
560 x 525 x 710 |
660 x 625 x 810 |
720 x 675 x 910 |
760 x 825 x 1010 |
|
투시창규격 (W x H mm) |
150 x 290 |
150 x 360 |
150 x 410 |
150 x 460 |
|
선반위치 (25mm 간격) |
12 개 |
16 개 |
20 개 |
24 개 |
|
포함선반수량 |
2 개 |
2 개 |
2 개 |
3 개 |
|
배기구 |
1 개 |
1 개 |
1 개 |
1 개 |
|
|
|
|
|
|
|
성 능 |
|
|
|
|
|
가열방식 |
자연대류식 |
|||
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
|||
|
제어정밀도 120 oC 기준 |
±0.3 oC |
±0.3 oC |
±0.5 oC |
±0.5 oC |
|
온도분포도 120 oC 기준 |
±2.0 oC |
±3.0 oC |
±3.0 oC |
±4.0 oC |
|
가열소요시간 120 oC |
10 분 |
10 분 |
15 분 |
20 분 |
|
|
|
|
|
|
|
전 원 |
|
|
|
|
|
공급전원 |
230 ± 10% VAC 50 / 60Hz 단상 |
|||
|
히터용량 |
1.2 kW |
1.5 kW |
1.7 kW |
2.5 kW |
|
소비전력 |
1.3 kW 5.5 amp |
1.6 kW 6.8 amp |
1.8 kW 7.7 amp |
2.6 kW 11.3 amp |
|
전원플러그 |
220 V 표준플러그 |
|||
주문정보
|
품 번 |
품 명 |
전 원 |
|
JSON-050 |
Natural Convection Oven, 48 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
|
JSON-100 |
Natural Convection Oven, 100 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
|
JSON-150 |
Natural Convection Oven, 151 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
|
JSON-250 |
Natural Convection Oven, 252 L 표준구성품 포함 3 ea x Wire Shelf, Stainless Steel 304 12 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
선택사양
|
품 번 |
타공선반, 스테인레스 스틸 304 |
|
PHS-A03 |
JSON-050 용 W370 x D280 mm |
|
PHS-A05 |
JSON-100 용 W470 x D380 mm |
|
PHS-A07 |
JSON-150 용 W530 x D430 mm |
|
PHS-A09 |
JSON-250 용 W570 x D580 mm |
|
품 번 |
와이어선반, 스테인레스 스틸 304 |
|
PHS-B03 |
JSON-050 용 W370 x D280 mm |
|
PHS-B05 |
JSON-100 용 W470 x D380 mm |
|
PHS-B07 |
JSON-150 용 W530 x D430 mm |
|
PHS-B09 |
JSON-250 용 W570 x D580 mm |
|
|
|
|
PHS-A99 |
선반걸이, 4개 세트 |
|
품 번 |

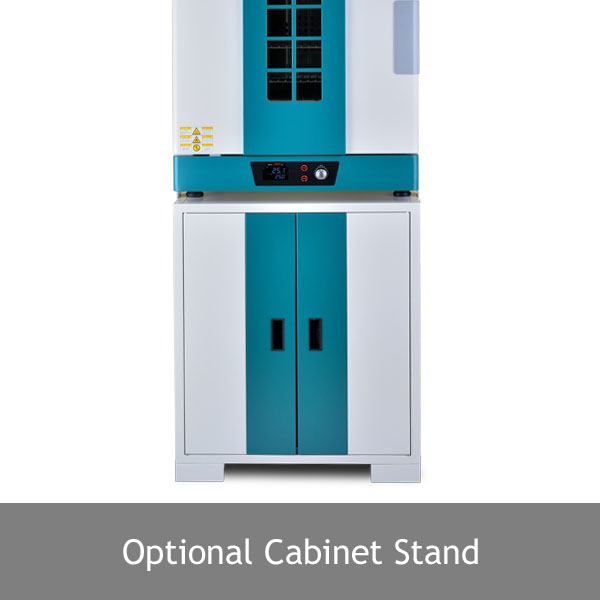

케비넷 스탠드 (바퀴장착) |
|
PHC-050 |
JSON-050 용 |
|
PHC-100 |
JSON-100 용 |
|
PHC-150 |
JSON-150 용 |
|
PHC-250 |
JSON-250 용 |
