Refrigerated Low Temperature BOD Incubator 저온 BOD 배양기

가열방식

강제대류식

냉각방식

공냉식 밀페형 콤프레서

제어온도범위

+0 ^oC ~ +70 ^oC, 0.1 ^oC 제어

제어정밀도 20.0 ^oC 기준

±0.2 ^oC (JSBI-150C)

온도분포도 20.0 ^oC 기준

±0.5 ^oC (JSBI-150C)

콘트롤러

디지털 마이크로프로세서 PID 제어

3 구간 PID 제어알고리즘

3 점 온도보정기능

1 점 온도보정기능

온도센서

Class A Pt-100 Ω Sensor

안전장치

과열 감지 시 히터 차단 후 경고음 및 에러표시

과열 감지 시 냉동기 차단 후 경고음 및 에러표시

과전류 차단장치

재질

본체 : SPCC 철판 분체도장

챔버 : 스테인레스 스틸 304

내부도어 : T 5 mm 강화유리

PVC 코팅 와이어 선반 포함

스테인레스 스틸 타공선반 [옵션]

공급전원

220 ± 10% VAC 50/60Hz 단상

전원플러그

220 V 표준플러그

전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로

나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여

온도를 제어함으로써 각 영역별로 우수한 특성의

정밀한 온도제어.

3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도

지점에서 검교정된 표준 온도계로 측정한 챔버 내부의

실제 온도와 콘트롤러의 지시온도 차이를 보정하여

모든 온도 영역에서 챔버의 온도를 정확하게 제어.

1점 OFFSET 기능은 주 사용온도에서 검교정된 표준

온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의

지시온도의 차이를 OFFSET 기능으로 보정하여 해당

온도에서 정확한 온도 유지.

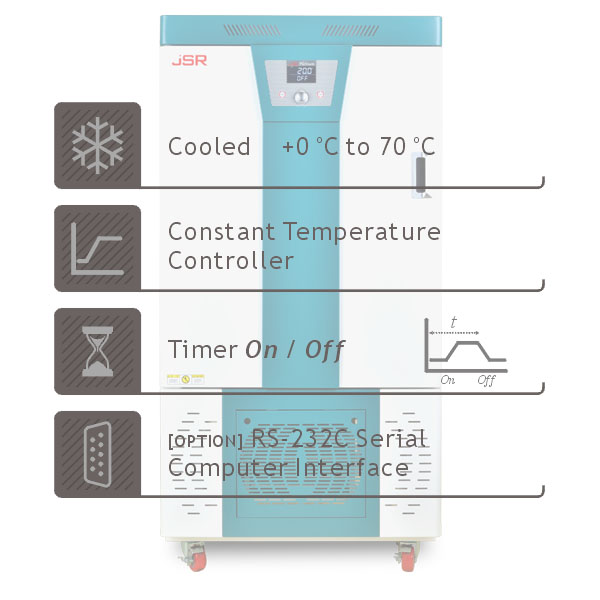

작동성능

온도제어범위 +0 ^oC 에서 +70 ^oC

정밀한 PID 콘트롤러는 온도를 0.1℃ 단위로 제어

공기역학적 설계된 챔버 내부의 공기를 순환시켜 균일한 온도 유지

가열히터, 증발기, 순환팬이 뒤벽면에 위치하여 액체흘림으로 인한 오염 방지 및 고장이 적음

공냉식 밀페형 콤프레서를 사용한 냉동시스템

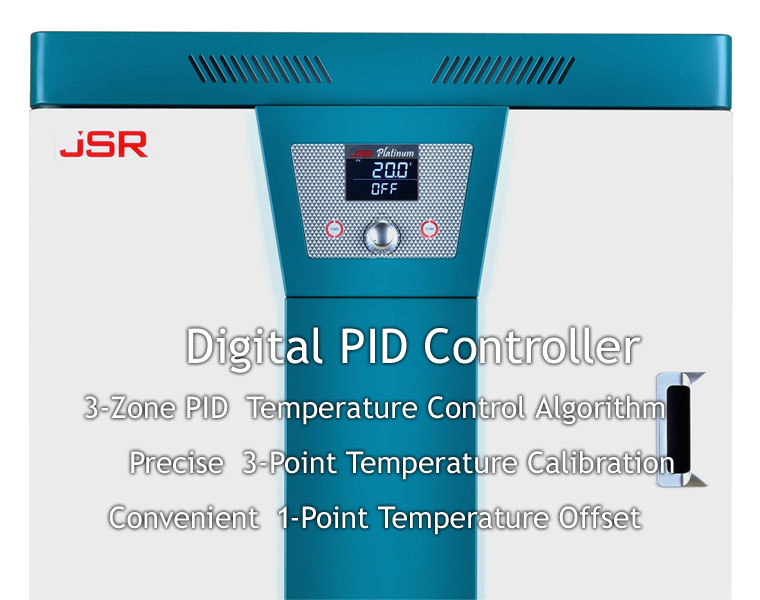

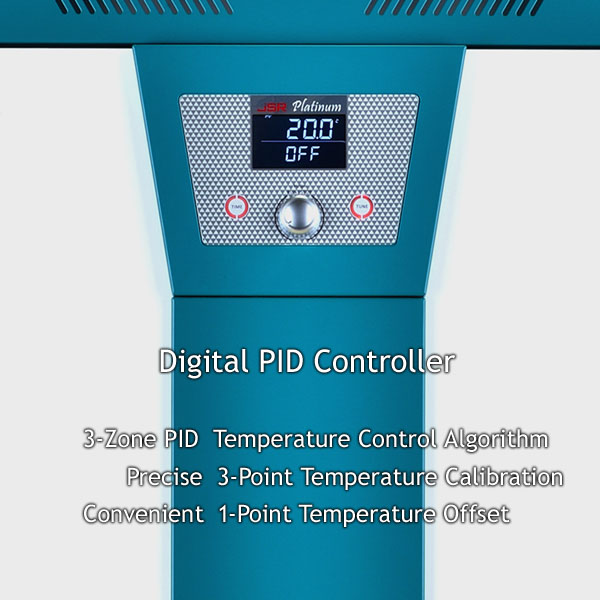

콘트롤러

디지털 마이크로프로세서 PID 콘트롤러

Integrated Digital Microprocessor Control System

그래픽 LCD 디스플레이

백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공

UV 코팅 터치 판넬

램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남

인코더 타입 조그 다이얼

푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공

온도제어해상도 0.1 ^oC

예약 타이머 최대 99 시간 59 분 설정 가능

작동 정지 타이머 최대 99 시간 59 분 설정 가능 및 종료 알람

자주 사용하는 온도와 타이머 시간 저장 기능

3구간 PID 제어 알고리즘

3점 온도보정기능 / 1점 오프셋 온도보정기능

CLASS A PT-100 Ω 센서 사용

정전 제어 복귀 기능과 타이머 유지기능

냉동기 보호를 위한 지연작동 기능

전자동 제상시스템 탑재. 작동 환경에 따라 제상주기 설정가능

RS-232C PC 연결용 시리얼 포트 [옵션]

구조 및 재질

내구성이 뛰어난 에폭시 분체도장 외장 케이스

내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 챔버 및 PVC 코틴 선반

내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터

챔버의 모서리 부분이 이음새 없이 곡선 처리되어 있어 오염되지 않으며 세척이 간편

기밀성이 뛰어난 자석 접착방식의 외부 도어 패킹

내부 유리 도어와 고밀도 실리콘 패킹, 밀착식 도어락

편의장치

강화유리 내부도어가 있어 도어를 열지 않고 샘플관찰이 용이

25 mm 간격으로 높이 조절이 가능한 선반

안전장치

장시간 도어 열림 상태를 인지하여 경고음 및 에러표시

최대 사용 온도 초과시 히터 차단 후 경고음 및 에러표시

이중 과열 차단장치

콘트롤러에 탑재된 과열 차단장치는 설정온도+10 ^oC 과열 시 히터 차단 후 경고음 및 에러표시

독립적으로 설치된 과열차단 장치는 설정온도 10% 과열 시 히터 차단

저온 감지 장치는 설정온도-10 ^oC 경고음 및 에러표시

PT SENSOR 단락 또는 합선을 감지하여 경고음 및 에러표시

과전류 차단 장치 : 차단기

품 번

JSBI-150C

JSBI-250C

JSBI-420C

JSBI-840C

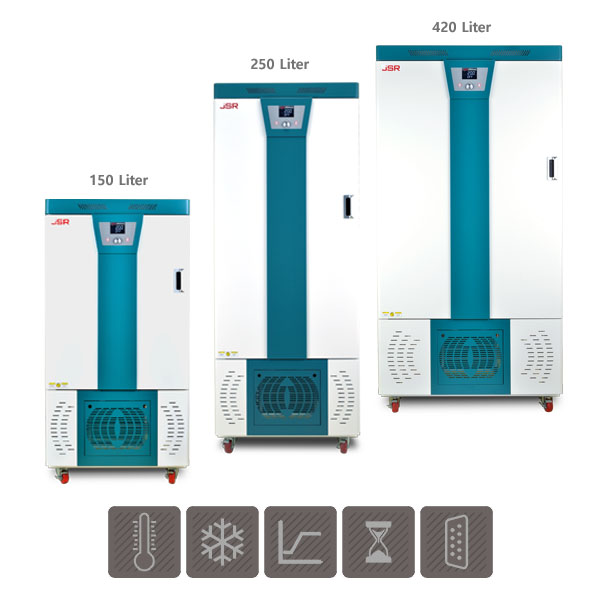

규격 및 구성

챔버용량

150 리터

250 리터

420 리터

840 리터

내부규격 (W x D x H mm)

500 x 500 x 600

500 x 500 x 1000

700 x 600 x 1000

1400 x 600 x 1000

외부규격 (W x D x H mm)

680 x 825 x 1370

680 x 825 x 1770

880 x 925 x 1770

1580 x 925 x 1770

내부유리도어규격 (W x H mm)

561 x 677

561 x 1077

761 x 1077

661 x 1077

선반위치 (25mm 간격)

20 개

36 개

36 개

72 개

포함선반수량

2 개

3 개

3 개

6 개

성 능

가열방식

강제대류식

냉각방식

공냉식 밀페형 콤프레서

제어온도범위

+0 ^oC ~ +70 ^oC, 0.1 ^oC 제어

제어정밀도 20.0 ^oC 기준

±0.2 ^oC

±0.2 ^oC

±0.2 ^oC

±0.2 ^oC

온도분포도 20.0 ^oC 기준

±0.5 ^oC

±0.5 ^oC

±0.5 ^oC

±1.0 ^oC

전 원

공급전원

230 ± 10% VAC

주파수

50 / 60Hz

히터용량

900 W

1.0 kW

1.5 kW

3.0 kW

소비전력

1.6 kW 7.1 amp

1.8 kW 7.6 amp

2.4 kW 10.3 amp

5.0 kW 22.0 amp

상

단상

전원플러그

220 V 표준플러그

품 번

품 명

전 원

JSBI-150C

Refrigerated BOD Incubator, 150 L

표준구성품 포함

2 ea x PVC Coated Wire Shelf

8 ea x Shelf Support

230 VAC 1~ ph 50/60Hz

JSBI-250C

Refrigerated BOD Incubator, 250 L

표준구성품 포함

3 ea x PVC Coated Wire Shelf

12 ea x Shelf Support

230 VAC 1~ ph 50/60Hz

JSBI-420C

Refrigerated BOD Incubator, 420 L

표준구성품 포함

3 ea x PVC Coated Wire Shelf

12 ea x Shelf Support

230 VAC 1~ ph 50/60Hz

JSBI-840C

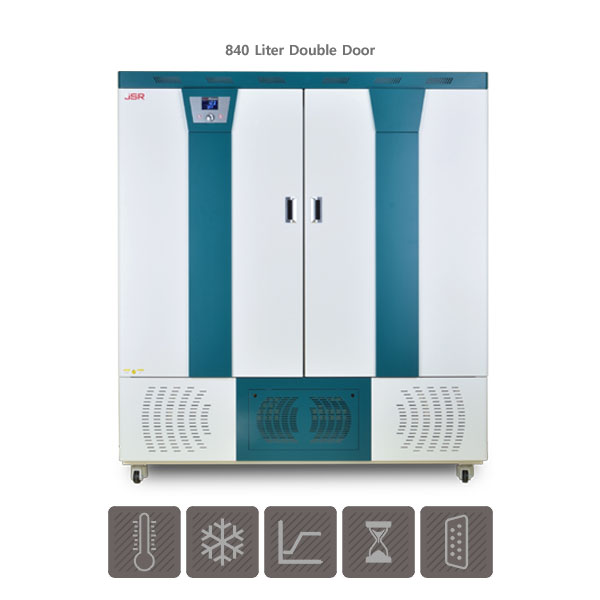

Refrigerated BOD Incubator, 840 L

표준구성품 포함

6 ea x PVC Coated Wire Shelf

24 ea x Shelf Support

230 VAC 1~ ph 50/60Hz

품 번

타공선반, 스테인레스 스틸 304

PHS-A06

JSBI-150C 용   W470 x D480 mm

PHS-A06

JSBI-250C 용   W470 x D480 mm

PHS-A13

JSBI-420C 용   W670 x D580 mm

PHS-A14

JSBI-840C 용   W675 x D525 mm

품 번

와이어 선반, PVC 코팅 스틸

PHS-C05

JSBI-150C 용   W470 x D480 mm

PHS-C05

JSBI-250C 용   W470 x D480 mm

PHS-C06

JSBI-420C 용   W670 x D580 mm

PHS-C07

JSBI-840C 용   W675 x D525 mm

PHS-A99

선반걸이, 4개 세트
